宽调谐窄线宽扫频激光器
Widely Tunable Narrow Linewidth Wavelength-Sweeping Laser
基于低损耗氮化硅外腔，以及宽谱增益芯片，在保持窄线宽、单模输出的同时，实现大范围波长可调。适用于光纤传感、光通信以及科研领域。
产品优势
PRODUCT ADVANTAGES

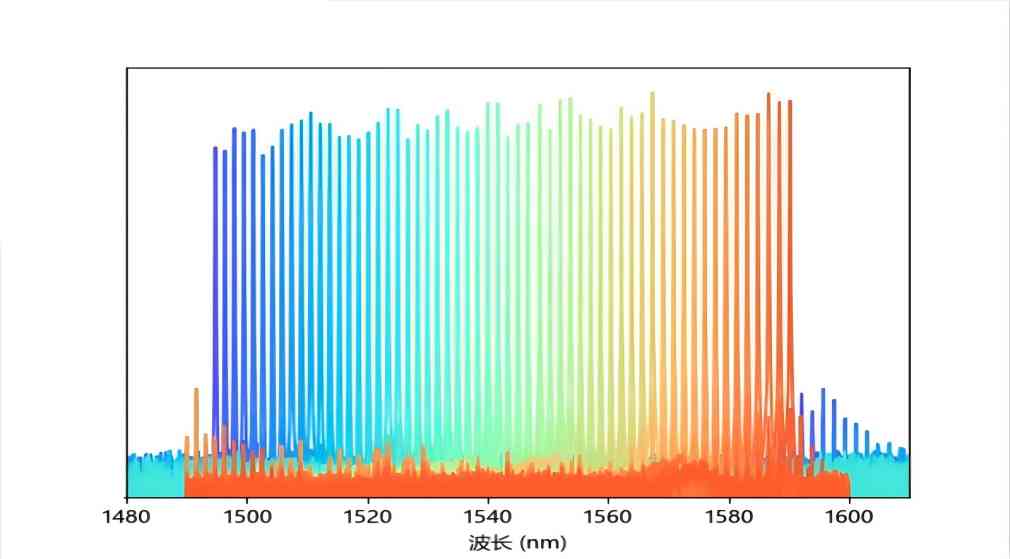

波长可调谐范围大：最大100nm（1490nm-1590nm）可定制
快扫描速度：最高200nm/s
输出线宽窄：全范围维持10kHz以下线宽
高集成度：基于氮化硅芯片与磷化铟芯片混合集成，无机械结构
|
参数 |
符号 |
条件 |
典型值 |
单位 |
|
中心波长范围 |
- |
室温 |
1490-1590 |
nm |
|
波长扫描速度 |
- | - |
≤200 |
nm/S |
|
波长扫描进步 |
- | - |
≥10 |
pm |
|

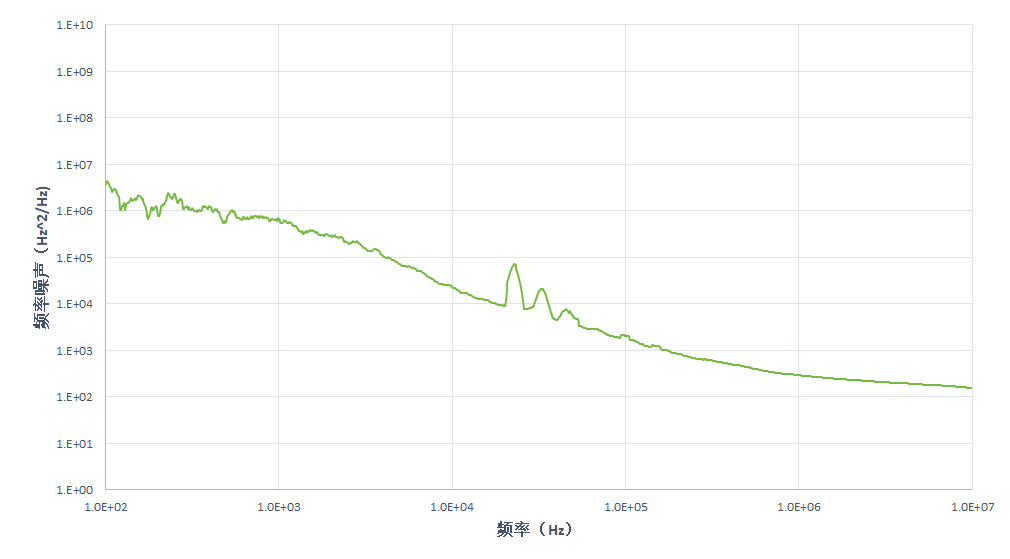

线宽 |
△λ |
室温连续输出，任选其中一个波长 |
＜10 |
kHz |
|
边模抑制比 |
SMSR |
全范围内任选一个波长 |
＞50 |
dB |
基本款产品光学性能参数，可定制化
|
参数 |
符号 |
条件 |
典型值 |
单位 |
|
输入电压 |
VCC |
- |
12 |
V |
|
功耗 |
P |
室温工作状态下 |
≤6 |
W |
模组对外输出扫描同步电平信号
电学性能参数
|
参数 |
说明 |
|
模组尺寸 |
125×80×33（mm） |
|
输出光纤类型 |
保偏光纤/单模光纤，可选 |
|
输出光纤接头 |
FC/APC，可定制 |
|
电气接口 |
RS232 |
|
供电接口 |
12V DC |
|
模组重量 |
＜500g |
|
模组材料 |
高强度铝合金 |
模组结构说明
